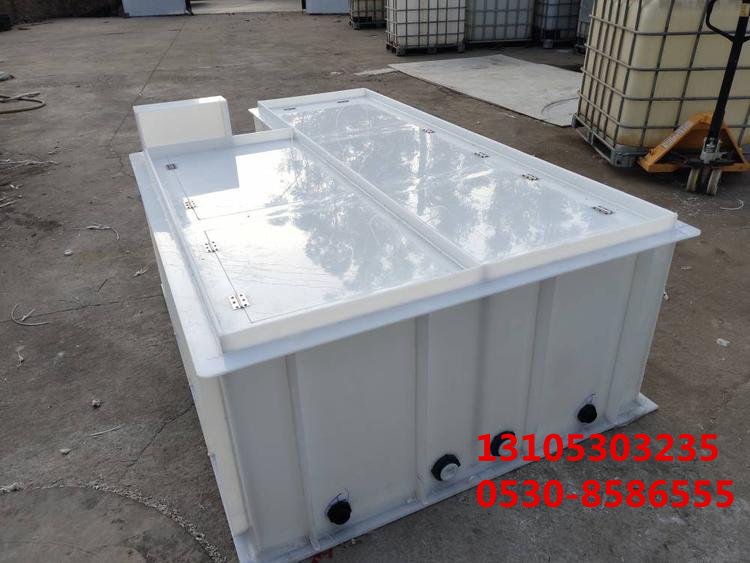

塑料水箱结构原理图及说明书
### 一、塑料水箱结构原理图
#### 1. 结构示意图
```
_______________
| |
进水管 溢流管
| |
| |
----------------
| |
水位监控 自洁消毒器
| |
| |
| |
| |
| |
| |
| |
|________________|
|| ||
出水管 排水管
```
#### 2. 各部件说明
- **进水管**：位于水箱***部，用于向水箱内注入水。
- **出水管**：通常位于水箱底部或接近底部的位置，保证能够将较为清洁的水输出。
- **溢流管**：连接在水箱的中上部，用于防止水箱过满时水溢出，并设有防虫网。
- **排水管**：用于排空水箱中的水，通常设有阀门控制。
- **水位监控系统**：实时监测水箱内的水位，确保水位在合理范围内。
- **自动清洗系统**：定期或根据需要启动，对水箱内部进行清洗，保障水质。
- **水箱自洁消毒器**：用于杀灭水中的细菌和微生物，保持水质卫生。
- **内外爬梯**：便于工作人员进入水箱内部进行检查和维护。
- **通气管**：高低不同的两个通气管，均设有防虫网，调节水箱内外气压平衡。
### 二、说明书
#### 1. 安装说明
- **安装环境**：选择水平且能够承受水箱装满水后重量的位置。为了增加稳定性，可在底部填充适量细沙。四周温度应在水箱耐寒耐热的范围内。
- **孔位接口配件选择**：根据用途选择PE法兰、PVC、ABS、不锈钢或铁质接口。强酸强碱及有机溶剂的运输需采用PE材质法兰连接。
- **接头和法兰安装**：确保与水箱底部连接的管子垂直于桶壁，使用软连接或减震器。超过10吨的水箱需加装补强套。
- **架梯安装**：在需要人员或机械设备上到水箱***部作业时，安装架子或人梯，保证安全作业。
#### 2. 使用说明
- **进水操作**：通过进水管将水注入水箱，确保进水口朝上，出水口朝下。
- **水位监控**：水位监控系统会实时监测水箱内的水位，避免水箱过满或过空。
- **清洗与消毒**：定期启动自动清洗系统和自洁消毒器，确保水箱内部的清洁和水质的卫生。
- **排水操作**：需要排空水箱时，打开排水阀，通过排水管将水排出。
#### 3. 维护与保养
- **定期检查**：定期检查各接口、焊缝以及水箱的整体状况，确保无渗漏现象。
- **清洁保养**：定期清理水箱内部的沉积物，并使用适当的清洁剂进行消毒。
- **环境要求**：避免水箱长时间暴露在极端温度环境下，防止塑料老化。
#### 4. 注意事项
- **密封测试**：安装完成后，需进行密封性测试。将水箱注满水，放置24小时以上，检查是否有渗漏现象。
- **化学品储存**：若储存化学原料，需在水箱四周设置排液地沟与稀释装置，并在进水口和出水口处使用耐腐蚀材料。
- **安全操作**：卸货及安装时需使用吊车并由专业安装人员指挥，以防安全事故。
此说明书详细介绍了塑料水箱的结构、安装、使用、维护等方面的信息，旨在帮助用户正确使用和维护塑料水箱，延长其使用寿命。
